大家好工作中常碰到，低壓無功補償高壓SVG問題，不是很清楚請教其工作原理，及配置要求.謝謝。

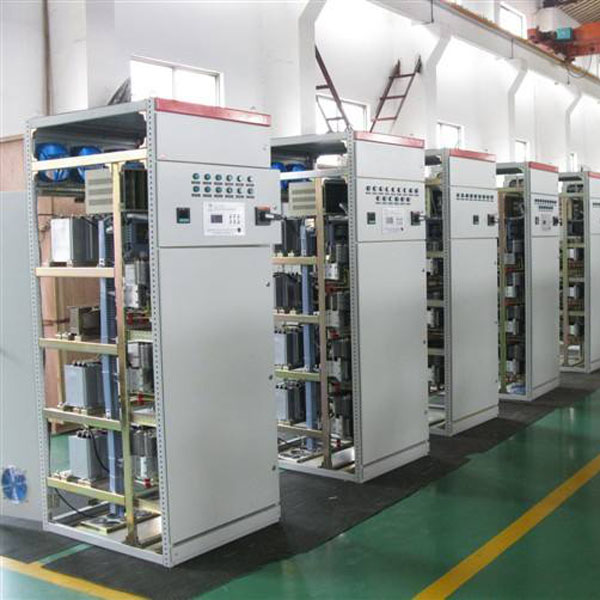

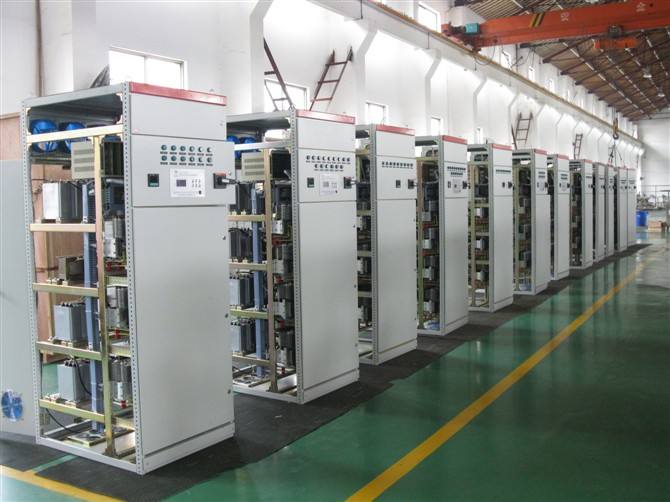

1、低壓無功補償即，在系統中并入電容器組，根據功率因數來調節，投切電容器容量。

2、靜止無功發生器，英文描述為：Static Var Generator，簡稱為SVG。又稱高壓動態無功補償發生裝置，或靜止同步補償器。是指由自換相的電力半導體，橋式變流器來進行，動態無功補償的裝置。SVG是目前無功功率控制，領域內的最佳方案。相對于傳統的調相機，電容器電抗器，以晶閘管控制電抗器TCR，為主要代表的傳統SVC等方式，SVG有著無可比擬的優勢。

3、補償后功率因數，要達到90%以上。



你電容補償就是為了抵消，感性的無功，現在你過補償 就是容性的了  。

容易電壓升高，無功增加，功率因數降低啊。



如何才能過補啊。

500KVA我配500kvra的，我配了20路，（假如有20路的控制器的話），控制器是干嘛的，功率因數定好，怎么過補？





我有一個很奇怪的想法，不知道對不對。



對于電纜很長，電壓壓降較大的回路，（如電動機回路，電源側電壓380V，到現場電機可能只有350V了），不能滿足現場電機的啟動要求，我們一般的做法是，1、加粗電纜截面，2、就地?zé)o功補償，提高功率因數，也能降低線損。



如果此時，我采用無功過補償，對電機有沒有利，？



500KVA我配500kvra？  你怎么這樣配，按變壓器容量的20%--30%就可以了，你就不用那么回路了。



在過補償?shù)那闆r下，系統中出現容性的無功電流，使視在電流增大，因此使系統的損耗加大，多投入了電容器反而使系統損耗，加大當然不是好事。另外，由于投入電容器會使電壓升高，（這里電壓升高主要是因?yàn)楣╇娋€路，的電感及變壓器的漏感造成，與同步發電機的關系不大），在過補償?shù)那闆r下電壓進一步升高，在夜間負荷較低電網電壓較高，的情況下影響更大。因此人們總是不希望發生過補償。

但是事物都有兩面性，過補償不一定總是壞事。

通常的補償裝置都是，安裝在變壓器的低壓側，在低壓側進行檢測并進行，控制將負荷的無功電流補償?shù)簦瑓s無法補償變壓器自身的無功電流，所以高壓計量方式下，在低壓側采取適度過補償?shù)姆绞剑梢杂行У窒儔浩鞯淖陨頍o(wú)功，使月平均功率因數達到最佳狀態。
