那么也許我們并不是很了解這個 電機軟啟動器與旁路接觸器控制回路接線圖，下面我們就針對這個來分析一下。


  電機軟啟動器軟啟動器是一種可以使交流電動機在啟動時降低啟動電流的裝置，當電動機完成啟動過程后，裝置可以根據設定的時間啟動旁路接觸器將軟啟動裝置從電機主回路切除，由旁路接觸器和電機的主接觸器接通電機動力回路，因此一臺軟啟動器可以實現多臺電動機的軟啟動，另外轉換過程的時間要根據電機的啟動時間來設定，一般也就在10幾秒左右。

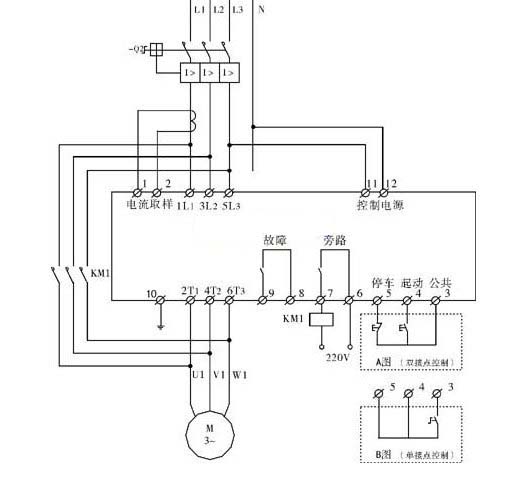

電機軟啟動器電機軟啟動器與旁路接觸器控制回路接線圖
